El XScale-Plus 10.4 es un ordenador embebido con Windows CE con el procesador RISC XScale de Intel a 400 MHz, pantalla táctil integrada a color de 10.4 pulgadas y todas las características necesarias para soportar el nuevo sistemas operativo de Microsoft Windows CE.NET. Puede desarrollar sus aplicaciones de 32-Bits con el Microsoft Visual Studio.NET, Visual C++, Visual Basic, o C# y cargar, depurar y ejecutar las aplicaciones usando el paquete de desarrollo software de RLC.

Referencia Técnica

El XScale-Plus 10.4 soporta las herramientas de desarrollo Visual Studio.NET de Microsoft, Visual Basic, C#, y embedded Visual C++. Incluyendo las características más destacables como son la depuración remota y arrastrar y soltar ficheros desde el PC de desarrollo al equipo RLC. Puede desarrollar y depurar las aplicaciones usando el puerto serie o usar una tarjeta Ethernet para un desarrollo y depuración más rápidos. El XScale-Plus 10.4 incluye programas de demostración, drivers de software y codigo fuente de demostración.

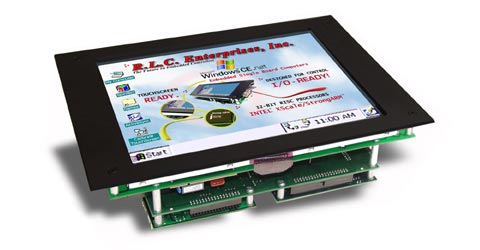

El XScale-Plus 10.4 incluye una pantalla gráfica TFT de 10.4 pulgadas con resolución VGA 640x480 capaz de presentar 64.000 colores y con pantalla táctil. Los drivers de la pantalla gráfica y la pantalla táctil se han integrado en el sistema operativo Windows CE que viene preinstalado. La pantalla va montada directamente sobre la placa de la CPU. Está disponible un bezel para facilitar el montaje del equipo en aplicaciones embebidas.

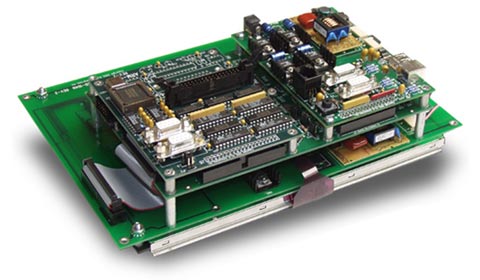

El XScale-Plus 10.4 incluye las siguientes E/S en la placa: controlador LCD, controlador de la pantalla táctil, 2 conectores PCMCIA, 2 puertos serie RS-232, 2 puerto USB host, 1 puerto USB cliente, 4 canales analógicos de 10 bits de entrada, 16 líneas de E/S digitales, salida de audio estereo, watchdog timer y un puerto de E/S de expansión con buffer para soportar diseños personalizados y ampliaciones. Puede usar el puerto de expansión de E/S para añadir su propia circuitería que se comunique con el procesador Intel XScale.


Características

• Procesador Intel XScale (CPU a 400-Mhz)
• Pantalla gráfica LCD integrada
• Pantalla táctil (Resistiva)
• Sistema operativo Windows CE.NET preinstalado
• Desarrollo con Visual C++, Visual Basic y C#
• Depuración remota
• Arrastrar y soltar
• Desarrollo de aplicaciones a través de Ethernet o Puerto Serie
• Programador/Cargador/Bios integrado en FLASH
• 64 Mega-Bytes de FLASH
• 64 Mega-Bytes de DRAM
• 1 conector PCMCIA Tipo-2
• 1 conector compact FLASH
• Reloj de Tiempo Real y Batería de Litio
• Watchdog timer
• Alimentación única de 6-12 Vdc
• Alimentador incorporado en la placa
• Disponible opcionalmente Bezel de montaje

Entradas y Salidas

• Dos puertos serie RS-232 (DB-9)
• Dos puertos USB (Versión 1.1) Host
• Un puerto USB Client
• Conversión analógica digital: 4 canales de 10 bits.
• 16 líneas paralelas TTL de E/S
• Salida de audio (estéreo)
• Bus E/S, con buffer, de expansión con interrupciones

Características de la pantalla gráfica VGA (opcional)

El RLC-XScale-Minus soporta completamente el desarrollo y funcionamiento sin display. La controladora LCD incorporada en placa puede usarse como interfaz con gran variedad de pantallas gráficas LCD estándar. La pantalla opcional de RLC XScale-LCD-6.4 es una pantalla gráfica a color con pantalla táctil que se conecta directamente al RLC-XScale-Minus.

• Pantalla gráfica TFT de 6.4 pulgadas, VGA en color. Resolución: 640x480, Colores: 64.000
• Back Light Estandar CCFL (Dual)
• Presentación en modo horizontal y vertical.
• Pantalla Táctil Estándar (Resistiva, 10-Bits)
• Integración total con el sistema operativo
• Apagado y encendido del Back Light controlable por software
• Amplio ángulo de visión (Aprox. +55/-55 grados)
• LCD montado sobre la CPU
• Alimentación a través de la placa de la CPU
• Disponible opcionalmente Bezel de montaje

Placas de expansión de E/S

ARM-GPIO, ARM-AIO, ARM-AIN-16, ARM-AIN-32, ARM-SPIO, ARM-SIO, y ARM-PIO.

Estas siete (7) placas de expansión de E/S de propósito general pueden conectarse directamente al XScale-Plus 10.4, expandiendo las E/S de la placa principal aún más.

Estas nuevas placas de E/S tienen un interfaz directo con el bus de datos y el de control de la CPU RISC del Intel XScale. Estas placas de E/S pueden configurarse personalmente a sus propias aplicaciones.

Todas las nuevas placas de expansión de E/S están totalmente soportadas por los drivers y programas de demostración Windows CE.NET escritos en Visual Basic y el Visual C++. Junto con las placas se suministra documentación completa que incluye los esquemáticos para su propia aplicación o para que los utilice en sus diseños personales.

Características Comunes a las Placas ARM-I/O

• Las placas de E/S se conectan directamente en la placa principal de la CPU
• Alimentación suministrada de la placa principal de la CPU
• Interfaz directo con el bus del procesador RISC XScale
• Soporte completo con Drivers y Software de demostración.
• Documentación completa con esquemáticos para diseños personales.

ARM-GPIO - Características Específicas

• 2 Puertos Serie RS-232 (DB-9)
• 16 Líneas de E/S paralelas de Colector Abierto
• 8 Canales de Conversión Analógica-Digital de 12-Bits
• 4 Canales de Conversión Digital-Analógica de 12-Bits

ARM-PIO - Características Específicas

• 32 Líneas de E/S paralelas de Colector Abierto

ARM-SPIO - Características Específicas

• 2 Puertos Serie RS-232 (DB-9)
• 16 Líneas de E/S paralelas de Colector Abierto

ARM-SIO - Características Específicas

• 4 Puertos Serie RS-232 (DB-9)
• 2 Puertos de Red RS-422/485 (RJ-11)

ARM-AIO - Características Específicas

• 8 Canales de Conversión Analógica-Digital de 12-Bits
• 4 Canales de Conversión Digital-Analógica de 12-Bits

ARM-AIN-16/32 - Características Específicas

• 16 o 32 Canales de Conversión Analógica-Digital de 12-Bits
