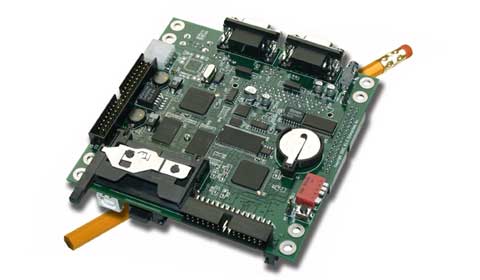

El XScale-Minus es un ordenador embebido con Windows CE con procesador RISC Intel XScale a 400 MHz que incorpora gran cantidad de interfaces estándar y todo lo necesario para soportar el nuevo sistema operativo Windows CE.NET. Puede desarrollar sus aplicaciones de 32-Bits con el Microsoft Visual Studio.NET, Embedded Visual C++, Visual Basic, o C# y cargar, depurar y ejecutar las aplicaciones usando el paquete de desarrollo software para Windows-CE de RLC.

Referencia Técnica

El XScale-Minus soporta las herramientas de desarrollo de Microsoft (Visual Studio.NET, Visual Basic, C# y embedded Visual C++) incluyendo las características más destacables como son la depuración remota y arrastrar y soltar ficheros desde el PC de desarrollo al equipo RLC. Puede desarrollar y depurar las aplicaciones usando el puerto serie COM-1 o a través de Ethernet para un desarrollo y depuración más rápidos. El XScale-Minus incluye programas de demostración, drivers de software y codigo fuente de demostración.

Mientras que el XScale-Minus soporta completamente el desarrollo y funcionamiento sin display, el interfaz controlador de LCD del XSCale-Minus también soporta muchos displays LCD estandar. Incluyendo el display gráfico opcional de RLC con 6.4 pulgadas, VGA (640x480), 64.000 colores y una pantalla táctil. El XScale-Minus también proporciona un controlador de pantalla táctil para usar con pantallas tátiles resistivas estandar. El XScale-Minus también proporciona un driver de pantalla remoto, incorporado al sistema operativo Windows CE.NET, que puede utilizarse para desarrollos sin pantalla y para acceder y controlar todas las funciones de la unidad a través de la pantalla de un PC. RLC proporciona también el software adicional de control e instrucciones de uso.

El XScale-Minus incorpora en placa las siguientes E/S: controladora LCD, controladora de pantalla táctil, 2 conectores PCMCIA, 2 puertos serie RS-232, 2 puertos USB, 2 puertos PS/2, 4 entradas analógicas de 10 bits, 16 líneas digitales de E/S, salida de audio estéreo y un puerto de expansión de E/S, con buffer, que permite incorporarle personalizados y ampliaciones. Puede usar el puerto de expansión de E/S para añadir su propia circuitería que se comunique con el procesador Intel XScale.


Características

• Procesador Intel XScale (CPU a 400-Mhz)
• Controladora de pantalla gráfica LCD integrada
• Controladora de pantalla táctil integrada (Resistiva)
• Sistema operativo Windows CE.NET preinstalado
• Desarrollo con Visual C++, Visual Basic y C#
• Depuración remota
• Arrastrar y soltar
• Programador/Cargador/Bios integrado en FLASH
• 64 Mega-Bytes de FLASH (Ampliable)
• 64 Mega-Bytes de DRAM
• 1 conector PCMCIA Tipo-2
• 1 conector compact FLASH
• Reloj de Tiempo Real y Batería de Litio

Entradas y Salidas

• Dos puertos serie RS-232 (DB-9)
• Dos puertos PS/2 (Teclado/Ratón)
• Un puerto serie USB (Versión 1.1) Maestro
• Conversión analógica digital: 4 canales de 10 bits.
• 16 líneas de E/S paralelas TTL
• Salida de audio (Mono)
• Bus E/S, con buffer, de expansión con interrupciones

Características de la pantalla gráfica VGA (opcional)

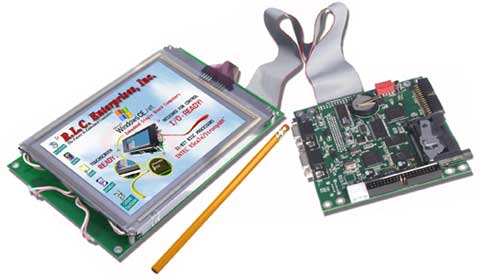

El RLC-XScale-Minus soporta completamente el desarrollo y funcionamiento sin display. La controladora LCD incorporada en placa puede usarse como interfaz con gran variedad de pantallas gráficas LCD estándar. La pantalla opcional de RLC XScale-LCD-6.4 es una pantalla gráfica a color con pantalla táctil que se conecta directamente al RLC-XScale-Minus.

• Pantalla a color LCD de alta resolución de 6.4 pulgadas
• Resolución de 640x480 con 64.000 colores
• Pantalla Táctil Estándar (Resistiva, 10-Bits)
• Con alto brillo y de fácil lectura
• Back Light Estandar CCFL (Dual)
• Back Light controlable por software
• La pantalla soporta presentación en modo horizontal, vertical y rotaciones de 90 grados
• Amplios ángulos de visión (Aprox. +55/-55 grados)
• Señales de control y alimentación suministradas por la CPU a través del cable de conexión
• Disponible opcionalmente Bezel de montaje

Placas de expansión de E/S

ARM-GPIO, ARM-AIO, ARM-AIN-16, ARM-AIN-32, ARM-SPIO, ARM-SIO, y ARM-PIO.

Estas siete (7) placas de expansión de E/S de propósito general pueden conectarse directamente al XScale-Minus, expandiendo las E/S de la placa principal aún más.

Estas nuevas placas de E/S tienen un interfaz directo con el bus de datos y el de control de la CPU RISC del Intel XScale. Estas placas de E/S ARM pueden configurarse personalmente a sus propias aplicaciones.

Todas las nuevas placas de expansión de E/S están totalmente soportadas por los drivers del Windows CE y los programas de demostración del embedded Visual Basic y el Visual C++. Junto con las placas se suministra documentación completa que incluye los esquemáticos para su propia aplicación o para que los utilice en sus diseños personales.

Características Comunes a las Placas ARM-I/O

• Las placas de E/S se conectan directamente en la placa principal de la CPU
• Alimentación suministrada de la placa principal de la CPU
• Interfaz directo con el bus del procesador RISC XScale
• Soporte completo con Drivers y Software de demostración.
• Documentación completa con esquemáticos para diseños personales.

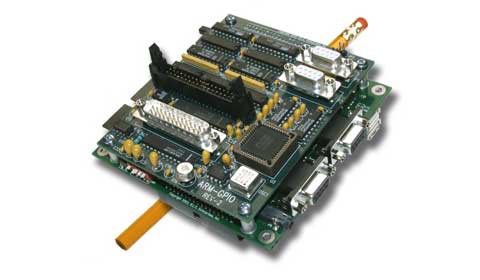

ARM-GPIO - Características Específicas

• 2 Puertos Serie RS-232 (DB-9)
• 16 Líneas de E/S paralelas de Colector Abierto
• 8 Canales de Conversión Analógica-Digital de 12-Bits
• 4 Canales de Conversión Digital-Analógica de 12-Bits

ARM-PIO - Características Específicas

• 32 Líneas de E/S paralelas de Colector Abierto

ARM-SPIO - Características Específicas

• 2 Puertos Serie RS-232 (DB-9)
• 16 Líneas de E/S paralelas de Colector Abierto

ARM-SIO - Características Específicas

• 4 Puertos Serie RS-232 (DB-9)
• 2 Puertos de Red RS-422/485 (RJ-11)

ARM-AIO - Características Específicas

• 8 Canales de Conversión Analógica-Digital de 12-Bits
• 4 Canales de Conversión Digital-Analógica de 12-Bits

ARM-AIN-16/32 - Características Específicas

• 16 o 32 Canales de Conversión Analógica-Digital de 12-Bits
