El CE-SBC-SC400 es un ordenador embebido con Windows CE que incorpora todas las características
necesarias para soportar la versión 3.0 del sistema operativo Microsoft Windows-CE, incluyendo
la pantalla LCD en color, pantalla táctil y un gran número de E/S disponibles para el usuario.
Puede desarrollar sus aplicaciones de 32-Bits con el Microsoft embedded Visual C++ o con el
embedded Visual Basic y cargar, depurar y ejecutar las aplicaciones usando el paquete de desarrollo
software para Windows-CE de RLC.
Referencia Técnica
RLC soporta las herramientas de desarrollo de Microsoft (Visual C++ y Visual Basic) incluyendo
las características más destacables como son la depuración remota y arrastrar y soltar ficheros
desde el PC de desarrollo al equipo RLC. Puede desarrollar y depurar las aplicaciones usando
el puerto serie COM-1 o usar una tarjeta Ethernet PCMCIA para un desarrollo y depuración
más rápidos.

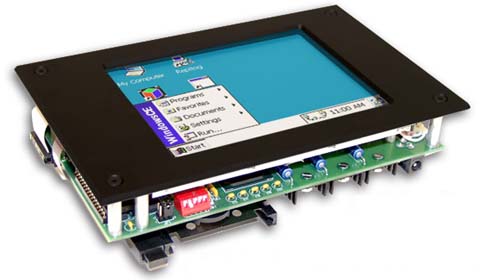

El CE-SBC-SC400 incluye una pantalla gráfica LCD con una resolución de 1/4 de
VGA y pantalla táctil. La pantalla gráfica LCD y la pantalla táctil se han integrado en el
sistema operativo Windows CE. Puede arrastrar, soltar, cambiar el tamaño, poner botones,
texto y gráficos en cualquier parte de la pantalla LCD y usar la pantalla táctil como un
ratón. La pantalla LCD está montada directamente sobre el equipo CE-SBC-SC400.
El CE-SBC-SC400 cuenta con un gran número de E/S incluídas en la placa. Estas son: 3 puertos
serie RS-232/422/485, 16 líneas de E/S paralelas, 6 entradas analógicas, puerto de impresora
paralelo y un puerto de E/S de expansión con buffer para soportar diseños personalizados y
ampliaciones. Puede usar el puerto de expansión de E/S para añadir circuitería que se
comunique con la CPU Élan SC400. También se puede añadir, a este bus de expansión, la
placa GPIO-SC400 que añade más E/S. Esta placa se comunica directamente con el bus de
datos y control de la CPU AMD Élan SC400 proporcionando puertos serie adicionales, puertos
paralelos, entradas y salidas analógicas. Junto con el CE-SBC-SC400 y con el GPIO-SC400 se
incluyen drivers y programas de ejemplo.

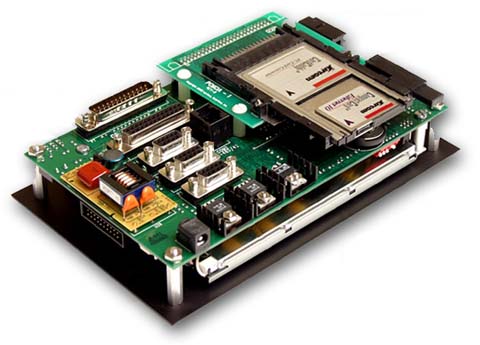

En la parte posterior del CE-SBC-SC400 se encuentra el conector PCMCIA que puede
utilizarse para añadir nueva funcionalidad al equipo. Como una Ethernet, un módem, una
tarjeta de memoria ATA FLASH. Usando un adaptador estándar también se pueden usar tarjetas
Compact PCMCIA. En el sistema operativo RLC-CE se incluyen drivers para controlar gran parte
de las tarjetas PCMCIA estándar que hay disponibles.
Los equipos CE-SBC-SC400 vienen con programas de demostración, drivers, y el sistema
operativo de tiempo real Windows CE versión 3.0. En el kit de desarrollo se incluye todo lo
necesario para comenzar su desarrollo de forma inmediata.
|
