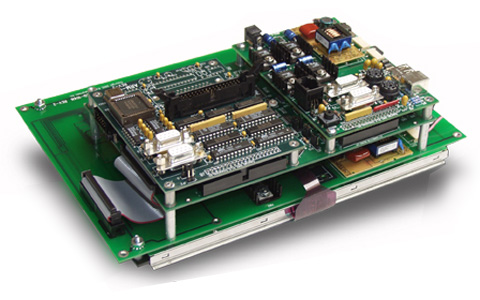

El RLC-ARM-Plus 10.4 es un ordenador embebido con Windows CE
con el procesador RISC StrongARM de Intel que incorpora todas
las características necesarias para soportar los sistemas
operativos de Microsoft Windows CE 3.0 y Windows CE.NET, incluyendo
una pantalla en color TFT VGA. Pantalla táctil y un gran
número de E/S disponibles para el usuario. Puede desarrollar
sus aplicaciones de 32-Bits con el Microsoft Visual Studio.NET,
Embedded Visual C++, Visual Basic, o C# y cargar, depurar y
ejecutar las aplicaciones usando el paquete de desarrollo software
para Windows-CE de RLC.
Referencia Técnica
El RLC-ARM-Plus 10.4 soporta las herramientas de desarrollo
de Microsoft (Visual Studio.NET, Visual C++ y Visual Basic)
incluyendo las características más destacables
como son la depuración remota y arrastrar y soltar ficheros
desde el PC de desarrollo al equipo RLC. Puede desarrollar y
depurar las aplicaciones usando el puerto serie COM-1 o usar
una tarjeta Ethernet PCMCIA para un desarrollo y depuración
más rápidos. El RLC-ARM-Plus 10.4 incluye programas
de demostración, drivers de software y codigo fuente
de demostración.
El RLC-ARM-Plus 10.4 incluye una pantalla gráfica TFT
de 10.4 pulgadas con resolución VGA 640x480 capaz de
presentar 64.000 colores y con pantalla táctil. Existe
la opción de Alto Brillo para aplicaciones que han de
ser legibles con luz solar. La pantalla gráfica LCD y
la pantalla táctil se han integrado en el sistema operativo
Windows CE. Puede arrastrar, soltar, cambiar el tamaño,
poner botones, texto y gráficos, fotos, etc. en cualquier
parte de la pantalla LCD y usar la pantalla táctil como
un ratón. La pantalla táctil LCD está montada
directamente sobre el RLC-ARM-Plus.
El RLC-ARM-Plus 10.4 incluye las siguientes E/S en la placa:
2 conectores PCMCIA, 2 puertos serie RS-232/422/485, 1 puerto
USB, 2 puertos PS/2, 4 canales analógicos, de 10 bits,
de entrada, entrada de audio, salida de audio y un puerto de
E/S de expansión con buffer para soportar diseños
personalizados y ampliaciones. Puede usar el puerto de expansión
de E/S para añadir su propia circuitería que se
comunique con el procesador Intel StrongARM. 2 conectores PCMCIA
que pueden usarse para añadir nueva funcionalidad como
una Ethernet, Ethernet inalámbrica, Modem o tarjetas
de memoria ATA FLASH.
|
Características de la
pantalla gráfica VGA
- Pantalla gráfica TFT de 10.4 pulgadas, VGA en color.
Resolución: 640x480, Colores: 64,000
- Elevado brillo (300 cd/m²)
- Disponible la opción de Alto Brillo
- Back Light Estandar CCFL (Dual)
- Pantalla Táctil Estándar (Resistiva, 10-Bits)
- Integración total con el sistema operativo
- Apagado y encendido del Back Light controlable por software
- Amplio ángulo de visión (Aprox. +55/-55 grados)
- LCD montado sobre la CPU
- Alimentación a través de la placa de la CPU
- Disponible opcionalmente Bezel de montaje
|
Placas de expansión de E/S
ARM-GPIO, ARM-AIO, ARM-AIN-16, ARM-AIN-32,
ARM-SPIO, ARM-SIO, y ARM-PIO.
Estas siete (7) placas de expansión de E/S de propósito general pueden
conectarse directamente al RLC-ARM y al RLC-ARM-Plus, expandiendo las E/S
de la placa principal aún más.
Estas nuevas placas de E/S tienen un interfaz directo con el bus de datos
y el de control de la CPU RISC del Intel StrongARM. Estas placas de E/S ARM
pueden configurarse personalmente a sus propias aplicaciones.
Todas las nuevas placas de expansión de E/S están totalmente soportadas
por los drivers del Windows CE y los programas de demostración del embedded
Visual Basic y el Visual C++. Junto con las placas se suministra documentación
completa que incluye los esquemáticos para su propia aplicación o para que los
utilice en sus diseños personales.
Características Comunes a las Placas ARM-I/O
- Las placas de E/S se conectan directamente en la placa principal de la CPU
- Alimentación suministrada de la placa principal de la CPU
- Interfaz directo con el bus del procesador RISC StrongARM
- Soporte completo con Drivers y Software de demostración.
- Documentación completa con esquemáticos para diseños personales.
ARM-GPIO - Características Específicas
- 2 Puertos Serie RS-232 (DB-9)
- 16 Líneas de E/S paralelas de Colector Abierto
- 8 Canales de Conversión Analógica-Digital de 12-Bits
- 4 Canales de Conversión Digital-Analógica de 12-Bits
ARM-PIO - Características Específicas
- 32 Líneas de E/S paralelas de Colector Abierto
ARM-SPIO - Características Específicas
- 2 Puertos Serie RS-232 (DB-9)
- 16 Líneas de E/S paralelas de Colector Abierto
ARM-SIO - Características Específicas
- 4 Puertos Serie RS-232 (DB-9)
- 2 Puertos de Red RS-422/485 (RJ-11)
ARM-AIO - Características Específicas
- 8 Canales de Conversión Analógica-Digital de 12-Bits
- 4 Canales de Conversión Digital-Analógica de 12-Bits
ARM-AIN-16/32 - Características Específicas
- 16 o 32 Canales de Conversión Analógica-Digital de 12-Bits
|
