El RLC-ARM-Plus es un ordenador embebido con Windows CE con
el procesador RISC StrongARM de Intel que incorpora todas las
características necesarias para soportar los sistemas
operativos de Microsoft Windows CE 3.0 y Windows CE.NET, incluyendo
una pantalla en color TFT VGA. Pantalla táctil y un gran
número de E/S disponibles para el usuario. Puede desarrollar
sus aplicaciones de 32-Bits con el Microsoft Visual Studio.NET,
Embedded Visual C++, Visual Basic, o C# y cargar, depurar y
ejecutar las aplicaciones usando el paquete de desarrollo software
para Windows-CE de RLC.
Referencia Técnica
El RLC-ARM-Plus soporta las herramientas de desarrollo de Microsoft
(Visual Studio.NET, Visual C++ y Visual Basic) incluyendo las
características más destacables como son la depuración
remota y arrastrar y soltar ficheros desde el PC de desarrollo
al equipo RLC. Puede desarrollar y depurar las aplicaciones
usando el puerto serie COM-1 o usar una tarjeta Ethernet PCMCIA
para un desarrollo y depuración más rápidos.
El RLC-ARM-Plus incluye programas de demostración, drivers
de software y codigo fuente de demostración.

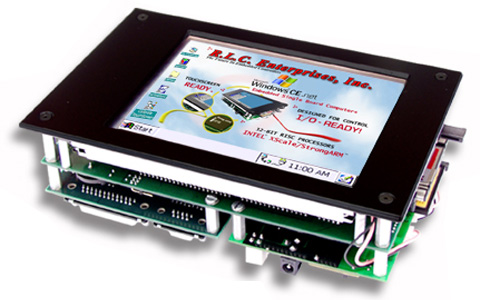

El RLC-ARM-Plus incluye una pantalla gráfica TFT de
6.5 pulgadas con resolución VGA 640x480 capaz de presentar
64.000 colores y con pantalla táctil. Existe la opción
de Alto Brillo para aplicaciones que han de ser legibles con
luz solar. La pantalla gráfica LCD y la pantalla táctil
se han integrado en el sistema operativo Windows CE. Puede arrastrar,
soltar, cambiar el tamaño, poner botones, texto y gráficos,
fotos, etc. en cualquier parte de la pantalla LCD y usar la
pantalla táctil como un ratón. La pantalla táctil
LCD está montada directamente sobre el RLC-ARM-Plus.
El
RLC-ARM-Plus incluye las siguientes E/S en la placa: 2 conectores
PCMCIA, 2 puertos serie RS-232/422/485, 1 puerto USB, 2 puertos
PS/2, 4 canales analógicos, de 10 bits, de entrada, entrada
de audio, salida de audio y un puerto de E/S de expansión
con buffer para soportar diseños personalizados y ampliaciones.
Puede usar el puerto de expansión de E/S para añadir
su propia circuitería que se comunique con el procesador
Intel StrongARM. 2 conectores PCMCIA que pueden usarse para
añadir nueva funcionalidad como una Ethernet, Ethernet
inalámbrica, Modem o tarjetas de memoria ATA FLASH.
|
Características de la
pantalla gráfica VGA
- Pantalla gráfica TFT de 6.5 pulgadas, VGA en color.
Resolución: 640x480, Colores: 64,000
- Elevado brillo (300 cd/m²)
- Disponible la opción de Alto Brillo
- Back Light Estandar CCFL (Dual)
- Pantalla Táctil Estándar (Resistiva, 10-Bits)
- Integración total con el sistema operativo
- Apagado y encendido del Back Light controlable por software
- Amplio ángulo de visión (Aprox. +55/-55 grados)
- LCD montado sobre la CPU
- Alimentación a través de la placa de la CPU
- Disponible opcionalmente Bezel de montaje
|

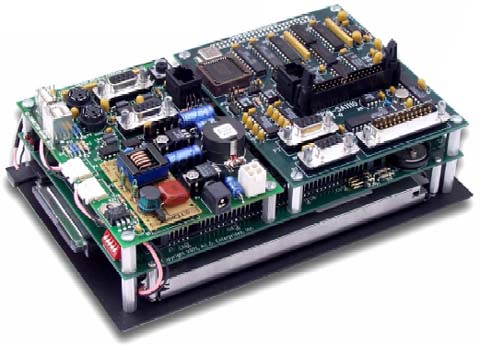

Placas de expansión de E/S
ARM-GPIO, ARM-AIO, ARM-AIN-16, ARM-AIN-32,
ARM-SPIO, ARM-SIO, y ARM-PIO.
Estas siete (7) placas de expansión de E/S de propósito general pueden
conectarse directamente al RLC-ARM y al RLC-ARM-Plus, expandiendo las E/S
de la placa principal aún más.
Estas nuevas placas de E/S tienen un interfaz directo con el bus de datos
y el de control de la CPU RISC del Intel StrongARM. Estas placas de E/S ARM
pueden configurarse personalmente a sus propias aplicaciones.
Todas las nuevas placas de expansión de E/S están totalmente soportadas
por los drivers del Windows CE y los programas de demostración del embedded
Visual Basic y el Visual C++. Junto con las placas se suministra documentación
completa que incluye los esquemáticos para su propia aplicación o para que los
utilice en sus diseños personales.
Características Comunes a las Placas ARM-I/O
- Las placas de E/S se conectan directamente en la placa principal de la CPU
- Alimentación suministrada de la placa principal de la CPU
- Interfaz directo con el bus del procesador RISC StrongARM
- Soporte completo con Drivers y Software de demostración.
- Documentación completa con esquemáticos para diseños personales.
ARM-GPIO - Características Específicas
- 2 Puertos Serie RS-232 (DB-9)
- 16 Líneas de E/S paralelas de Colector Abierto
- 8 Canales de Conversión Analógica-Digital de 12-Bits
- 4 Canales de Conversión Digital-Analógica de 12-Bits
ARM-PIO - Características Específicas
- 32 Líneas de E/S paralelas de Colector Abierto
ARM-SPIO - Características Específicas
- 2 Puertos Serie RS-232 (DB-9)
- 16 Líneas de E/S paralelas de Colector Abierto
ARM-SIO - Características Específicas
- 4 Puertos Serie RS-232 (DB-9)
- 2 Puertos de Red RS-422/485 (RJ-11)
ARM-AIO - Características Específicas
- 8 Canales de Conversión Analógica-Digital de 12-Bits
- 4 Canales de Conversión Digital-Analógica de 12-Bits
ARM-AIN-16/32 - Características Específicas
- 16 o 32 Canales de Conversión Analógica-Digital de 12-Bits
|
